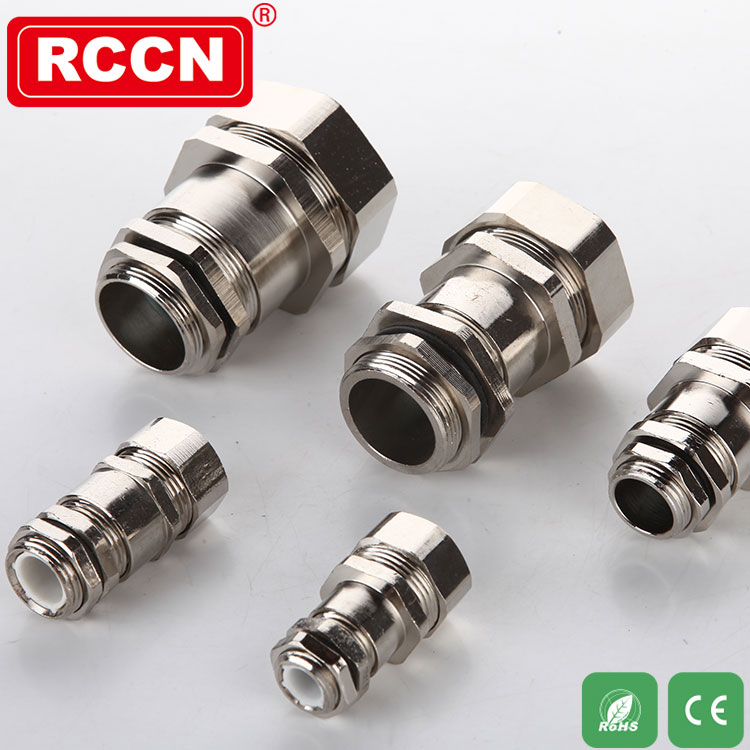

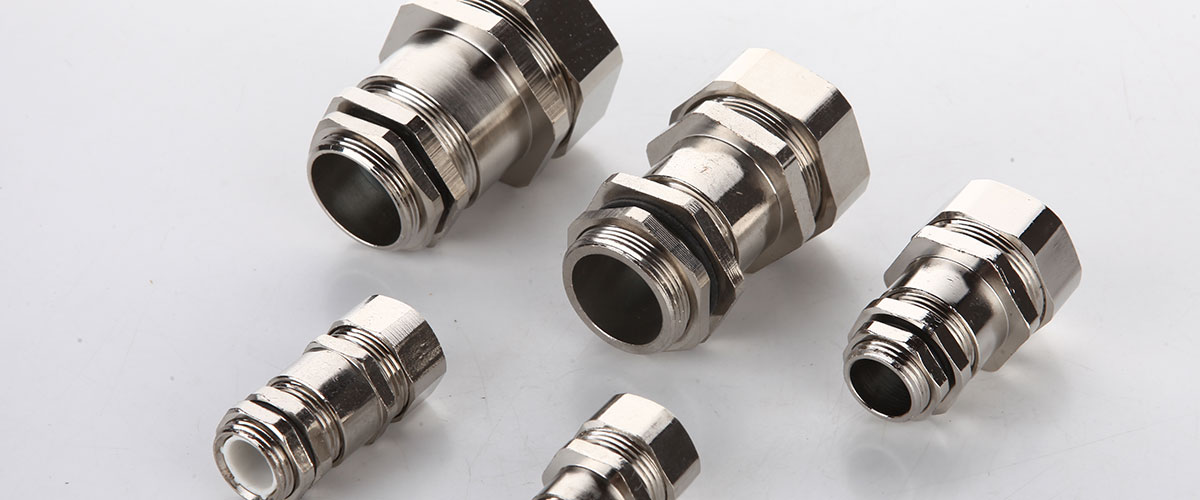

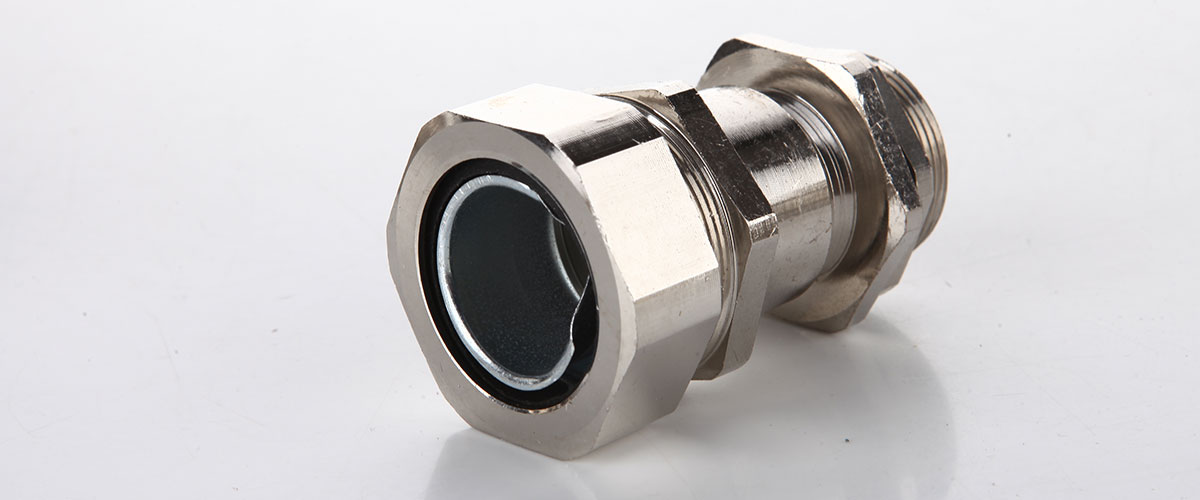

Wasserdichtes Metallschlaucharmaturen

Gewinde Spezifikationen: Rohrgewinde G / PF Zähne, die Metric metrische Gewinde, Deutschland hergestellten Gewinde PG

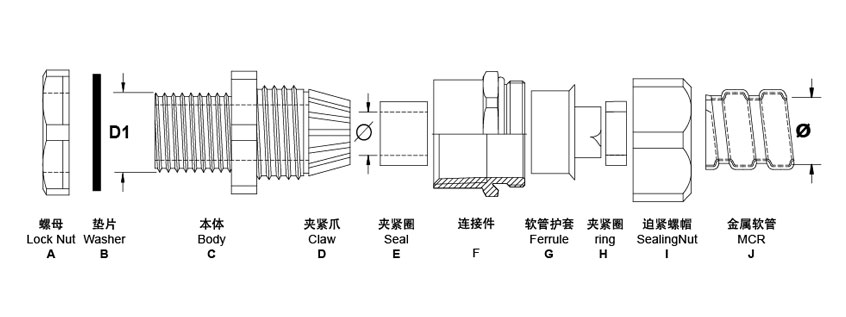

Material: A.C.F I Teile sind aus vernickeltem Messing.
B.E.H Nitrilkautschuk (NBR) .G aus Eisenblech.
Zertifizierung: Europäische CE, RoHS umweltfreundliche Europa
Farbe Kategorie: Metallic-Farbe (gelb)
Schutzart: IP67, IP68 Für Japan zu unterstützen SCM Sekundärschutz mit einem Schlauchanschluss .
Betriebstemperatur: 40 ° C bis 100 ° C, kann die Wärme des Momentes 120 ° C sein,
Produkt-Eigenschaften: gutes Aussehen, kompakte Bauweise, eine höhere Festigkeit.
2. Entwurf Schlauchmantel der Schlauch Verriegelungen dichten Ausführung, mit dem Packkopf
Wenn die Provinzialversammlung praktisch, vor allem der Zugfestigkeit,
3. wasserdicht , staubdicht , Salz, Säure, Alkohol, Öl, Fett und
Allgemeine Lösungsmittel.
4. Zusätzlich zu dem Standard kann die Größe jeden anderen Anforderungswechsel und Spiro
Grain-Standards.
Hinweis: Eine Fertigprodukte sind ausgestattet mit Nüssen und wasserdichte Verpackung B können spezielle Größe unterschiedlich sein
Und ein Stützrohr und ein Gewinde versehen.

Modell Item No.	Standard-Gewinde Thread G/M/PG	anwendbar Kabel	Stütz Richeng Metallschlauch MCR Suitable RCCN metal flexible conduit MCR			Gewindedurchmesser Thread O.D. D1	Gewindelänge Thread Length L1
Modell Item No.	Standard-Gewinde Thread G/M/PG	anwendbar Kabel	das entsprechende Modell Corresponding item no	metrisches System Metric ø	Englisch British	Gewindedurchmesser Thread O.D. D1	Gewindelänge Thread Length L1
metrisches Gewinde/Metric thread NBL-M
NBL-03M	M16*1.5	6-10	MCR-03	10	1/4	M16*1.5	8
NBL-04M	M16*1.5	6-10	MCR-04	13	3/8"	M16*1.5	11
NBL-05M	M20*1.5	8-12	MCR-05	16	1/2"	M20*1.5	11
NBL-06M	M25*1.5	10-14	MCR-06	20	3/4"	M25*1.5	14
NBL-08M	M32*1.5	15-22	MCR-08	25	1"	M32*1.5	15
NBL-10M	M40*1.5	18-25	MCR-10	32	11/4"	M40*1.5	15
NBL-12M	M50*1.5	26-32	MCR-12	38	1 1/2	M50*1.5	16
NBL-16M	M63*1.5	37-44	MCR-16	51	2"	M63*1.5	18
NBL-20M	M76*2	42-52	MCR-20	64	2 1/2"	M76*2	22
NBL-24M	M88*2	55-62	MCR-24	80	3"	M88*2	22
NBL-32M	M114*2	78-84	MCR-32	100	4"	M114*2	24
Deutsch-made Gewinde/Metric thread NBL-P
NBL-03P	PG9	4-8	MCR-03	10	1/4"	15.2	8
NBL-04P	PG11	6-10	MCR-04	13	3/8"	18.6	9
NBL-05P	PG13.5	8-12	MCR-05	16	1/2"	20.4	11
NBL-06P	PG21	13-18	MCR-06	20	3/4"	28.3	14
NBL-08P	PG29	18-25	MCR-08	25	1"	37.0	15
NBL-10P	PG29	18-25	MCR-10	32	1 1/4"	37.0	15
NBL-12P	PG36	26-32	MCR-12	38	11/2"	47.0	16
NBL-16P	PG48	37-44	MCR-16	51	2"	59.3	18
Rohrgewinde/Tube thread NBL-G
NBL-03G	G3/8"	4-8	MCR-03	10	1/4"	16.5	8
NBL-04G	G3/8"	6-10	MCR-04	13	3/8"	16.5	8
NBL-05G	G1/2"	8-12	MCR-05	16	1/2"	21.3	11
NBL-06G	G3/4"	13-18	MCR-06	20	3/4"	26.6	14
NBL-08G	G1"	15-22	MCR-08	25	1"	33.4	15
NBL-10G	G1 1/4"	22-28	MCR-10	32	11/4"	42.1	15
NBL-12G	G1 1/2"	26-32	MCR-12	38	11/2"	47.8	16
NBL-16G	G2"	37-44	MCR-16	51	2	59.6	18
